[Study 8주차] 쿠버네티스 Cilium CNI - 서비스 통신 확인

  • -

CoudNet@ 팀의 가시다님께서 리딩하시는 KANS Study (Kubernetes Advanced Networking Study) 8주차 스터디 내용 정리



이번에는 지난 글에 이어 Cilium CNI 의 통신 흐름 및 동작 원리에 대해서 알아보겠습니다.





1. 노드 간 Pod 통신



1.1. 환경 배포



이전 글에서 배포한 쿠버네티스 환경에 파드를 배포합니다.



cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
  name: netpod
  labels:
    app: netpod
spec:
  nodeName: k8s-s
  containers:
  - name: netshoot-pod
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: webpod1
  labels:
    app: webpod
spec:
  nodeName: k8s-w1
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: webpod2
  labels:
    app: webpod
spec:
  nodeName: k8s-w2
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
EOF





실습 환경 간소화를 위한 파드 변수 지정



# 테스트 파드들 IP
NETPODIP=$(kubectl get pods netpod -o jsonpath='{.status.podIP}')
WEBPOD1IP=$(kubectl get pods webpod1 -o jsonpath='{.status.podIP}')
WEBPOD2IP=$(kubectl get pods webpod2 -o jsonpath='{.status.podIP}')

# 단축키(alias) 지정
alias p0="kubectl exec -it netpod  -- "
alias p1="kubectl exec -it webpod1 -- "
alias p2="kubectl exec -it webpod2 -- "





1.2. 통신 테스트

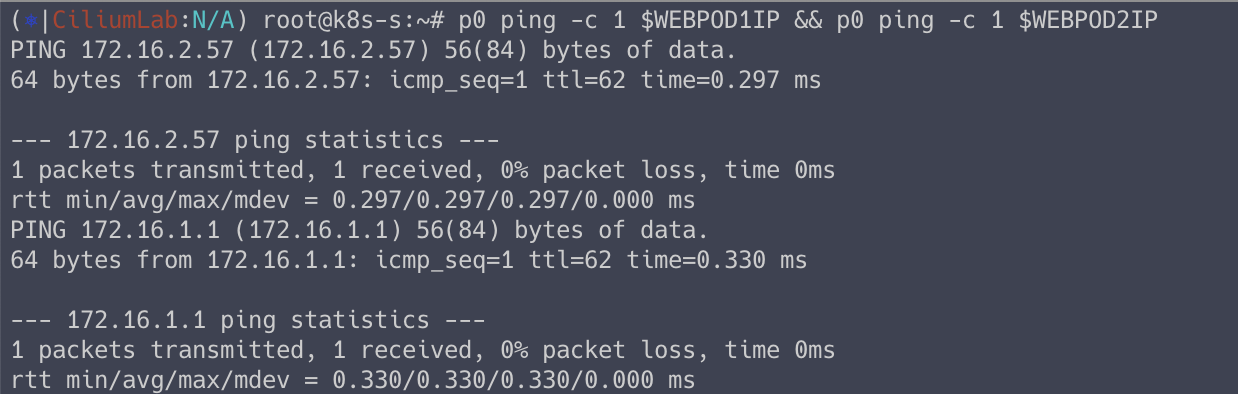

# Web 파드 1번, Web 파드 2번 Ping 통신
p0 ping -c 1 $WEBPOD1IP && p0 ping -c 1 $WEBPOD2IP

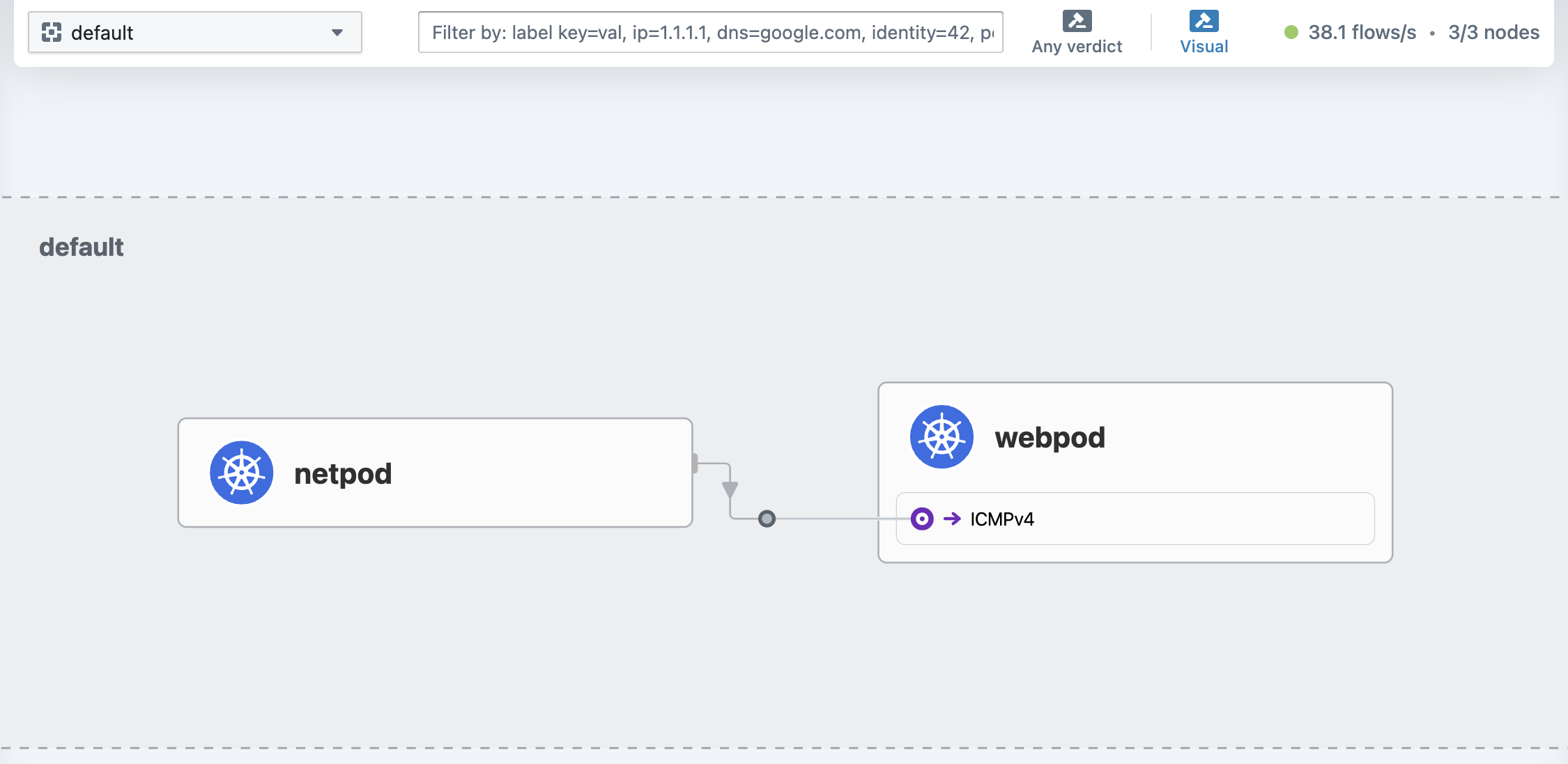

통신이 성공한 것을 알 수 있고, 이를 Hubble 에서도 확인이 가능합니다.





# 다른 포트 및 명령어 실행
p0 curl -s $WEBPOD1IP && p0 curl -s $WEBPOD2IP
p0 curl -s $WEBPOD1IP:8080 ; p0 curl -s $WEBPOD2IP:8080
p0 ping -c 1 8.8.8.8 && p0 curl -s wttr.in/seoul

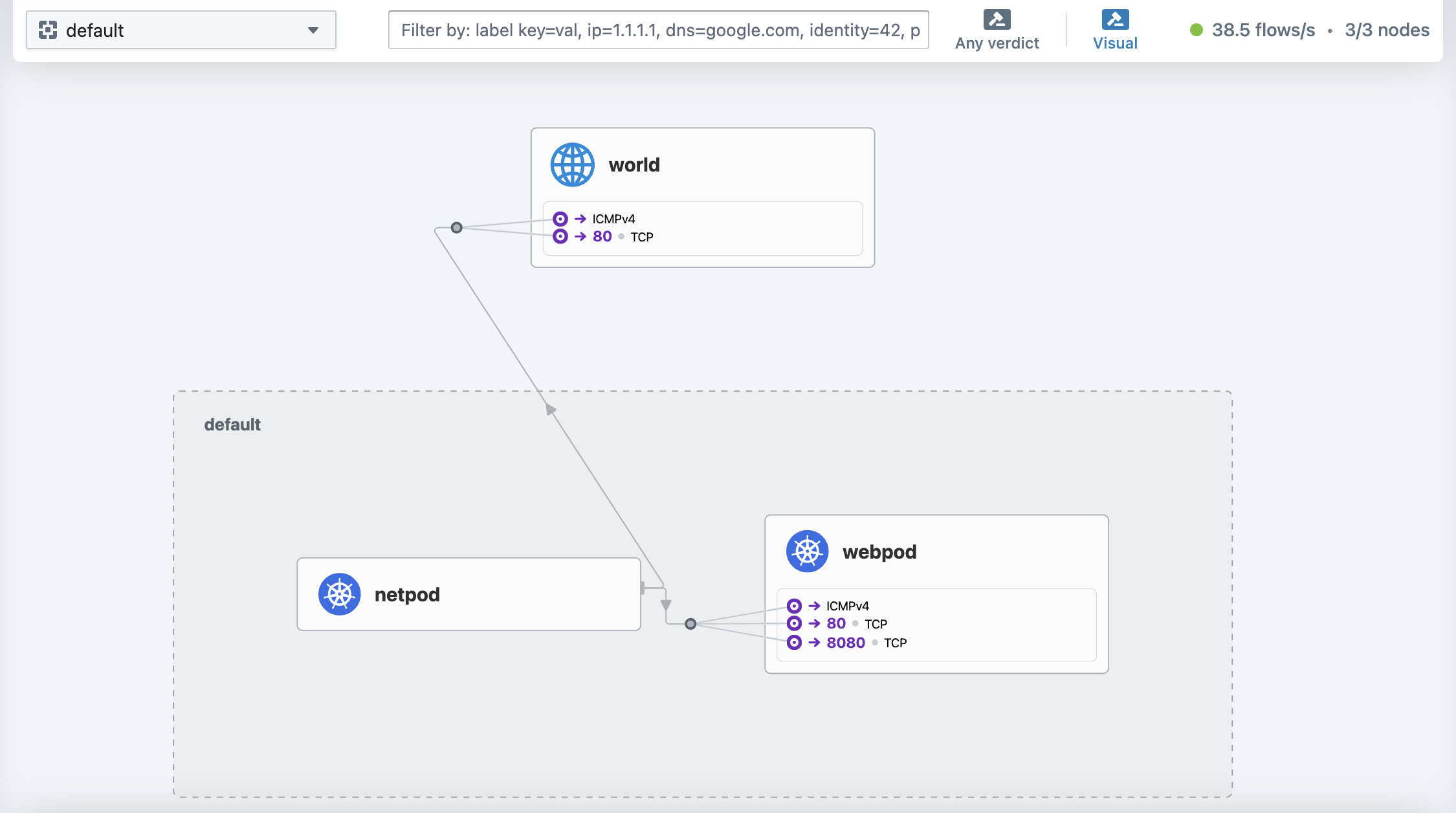

입력했던 통신에 대한 내용이 캡처되는 것을 알 수 있습니다.

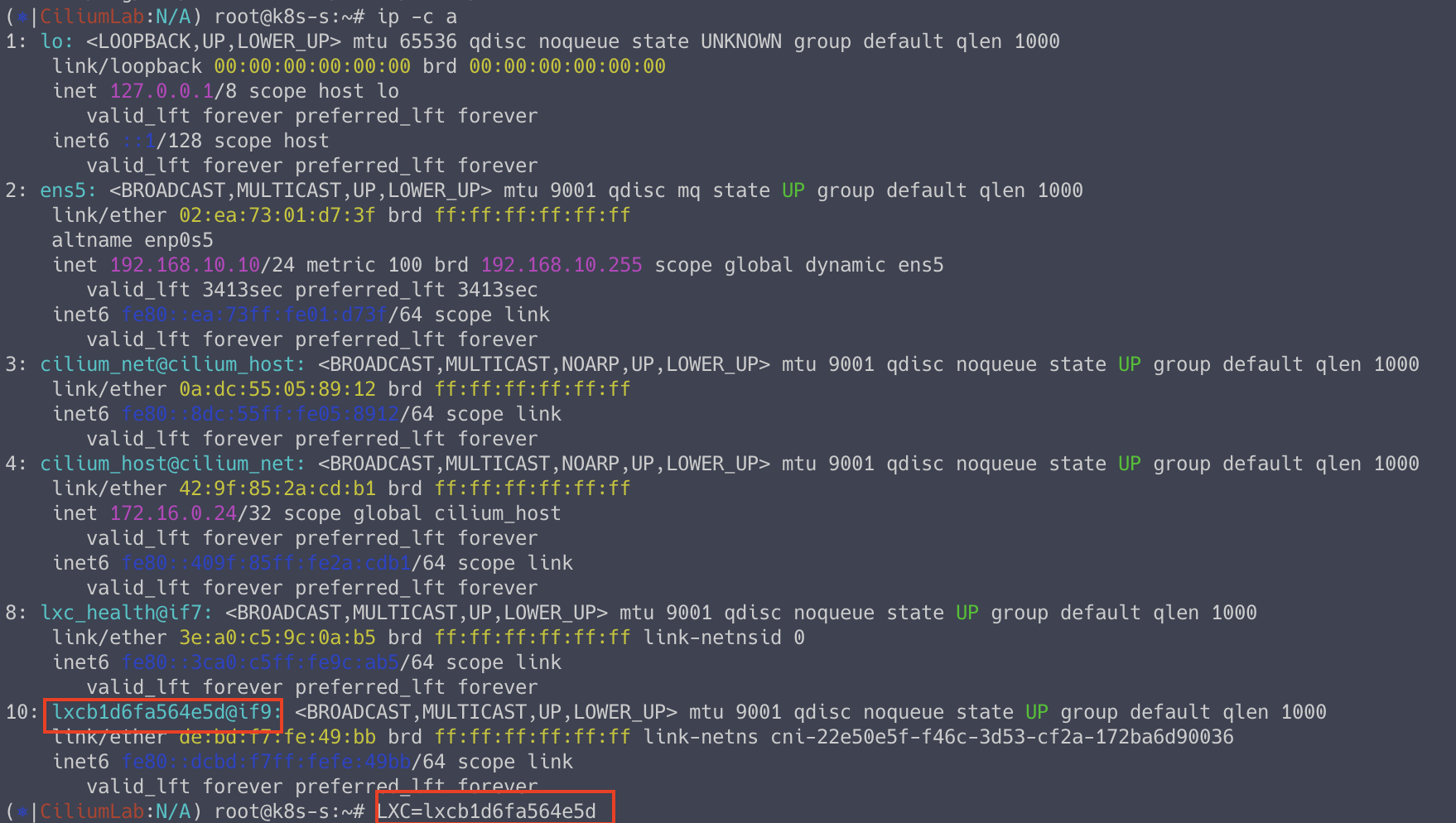

netpod 의 LXC 변수 지정



ip -c a
LXC=<k8s-s의 가장 나중에 lxc 이름>

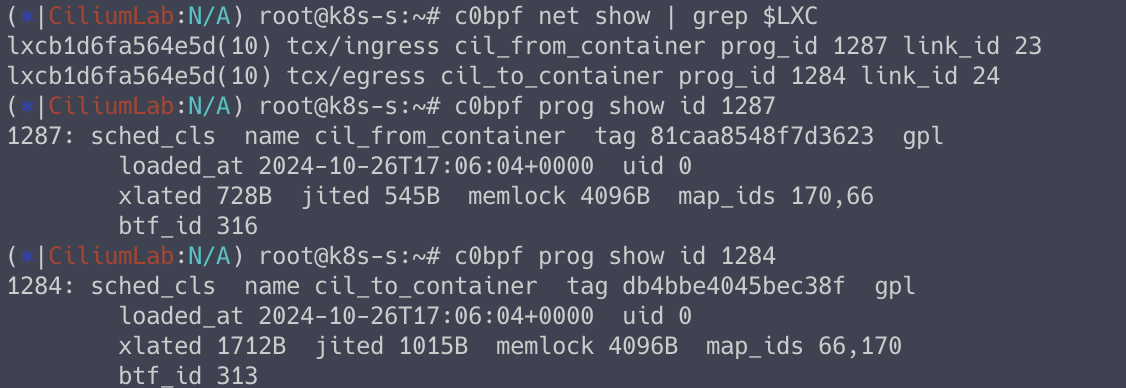

Node’s eBPF programs



# list of eBPF programs
c0bpf net show | grep $LXC

# Use bpftool prog show id to view additional information about a program, including a list of attached eBPF maps:
c0bpf prog show id <출력된 prog id 입력>
c0bpf map list







2. 서비스 통신 확인



2.1. 환경 배포

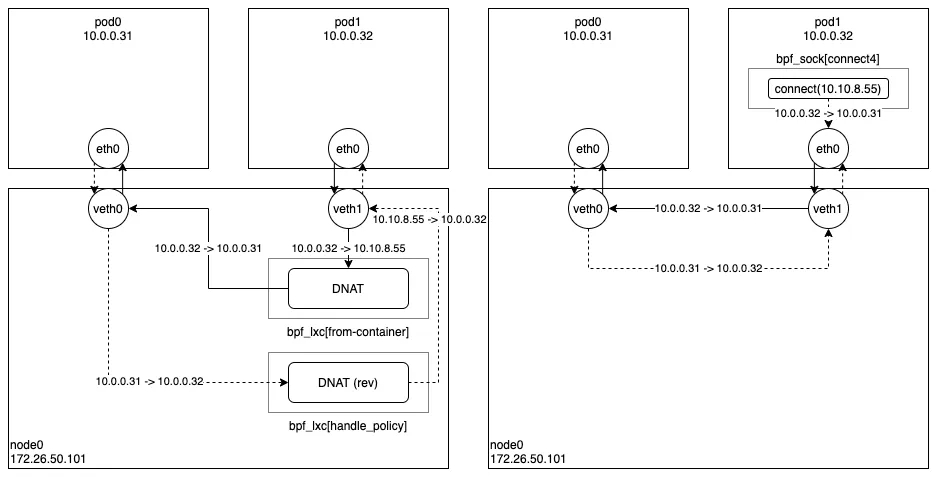

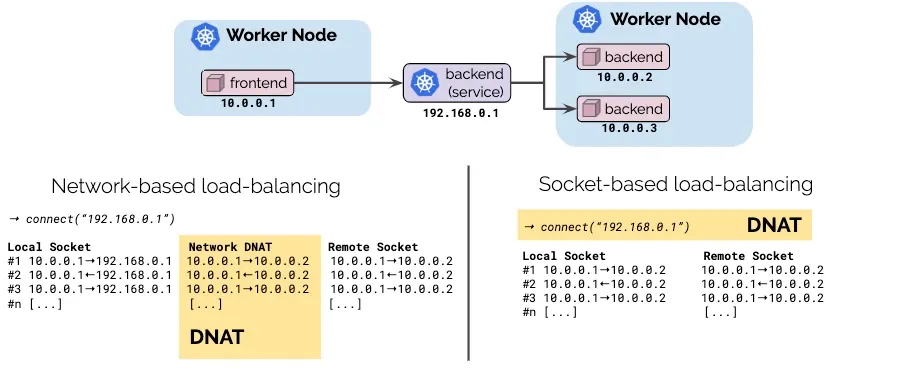

위 그림은 네트워크 기반의 로드밸런싱과 소켓 기반의 로드밸런싱에 대한 차이를 보여주는 그림입니다.

소켓 기반의 로드밸런싱 처리 시, 다음과 같이 네트워크 트래픽이 통신이 간소화해집니다.



출처:  https://velog.io/@haruband/K8SCilium-Socket-Based-LoadBalancing-기법



서비스 배포



cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Service
metadata:
  name: svc
spec:
  ports:
    - name: svc-webport
      port: 80
      targetPort: 80
  selector:
    app: webpod
  type: ClusterIP
EOF



# 서비스 확인
kubectl get svc,ep svc

# 서비스 변수 설정
SVCIP=$(kubectl get svc svc -o jsonpath='{.spec.clusterIP}')





2.2. 서비스 통신 테스트

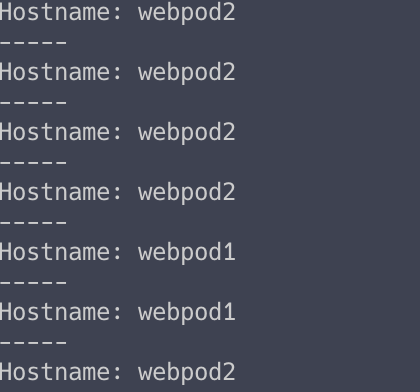

# 트래픽 반복 생성
SVCIP=$(kubectl get svc svc -o jsonpath='{.spec.clusterIP}')
while true; do kubectl exec netpod -- curl -s $SVCIP | grep Hostname;echo "-----";sleep 1;done





# TCP 덤프
kubectl exec netpod -- tcpdump -enni any -q

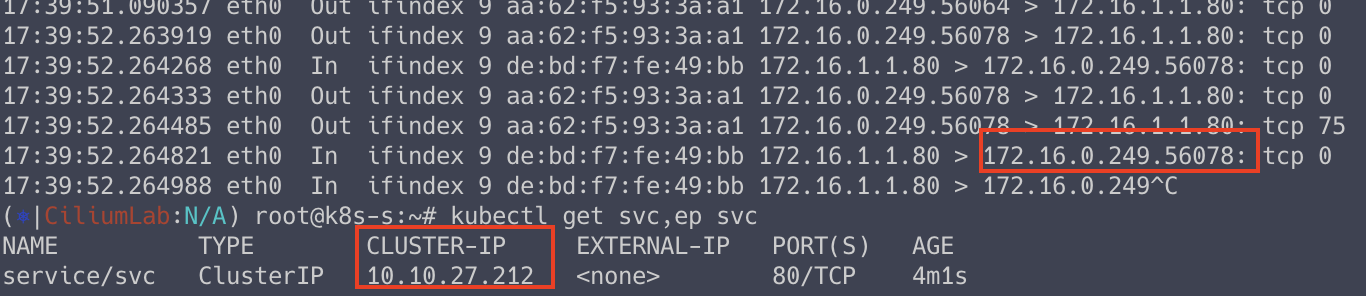

파드 내부에서 트래픽 캡처를 한 것임에도 불구하고 SVC 의 Cluster IP 가 보이지 않는 것을 알 수 있습니다.

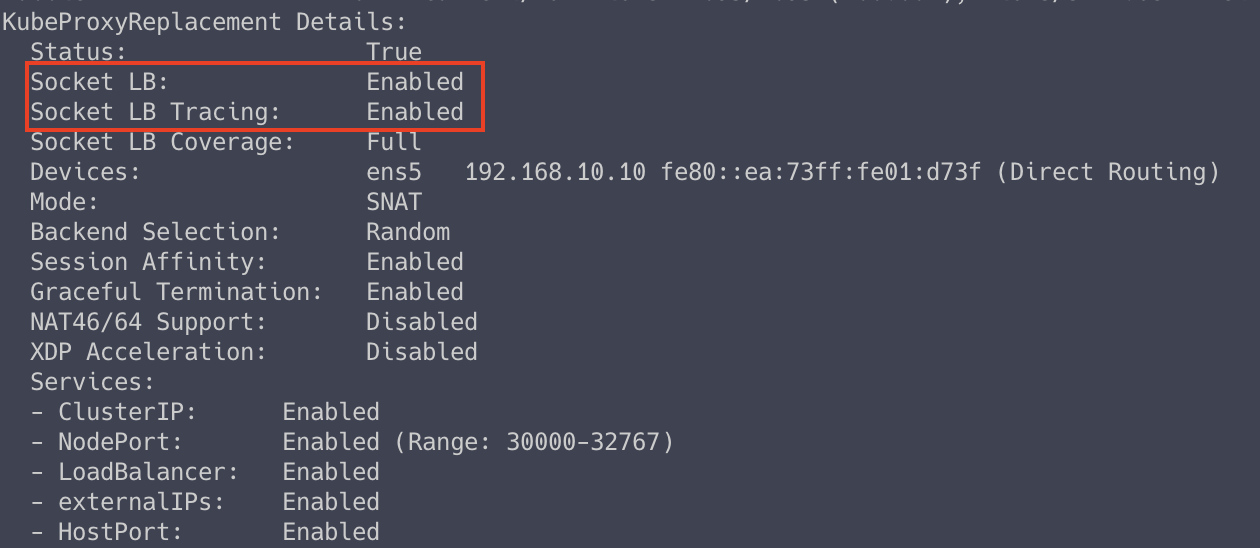

이는 Socket Based Loadbalancing 이 활성화 되어 있기 때문에 가능합니다.

c0 status --verbose

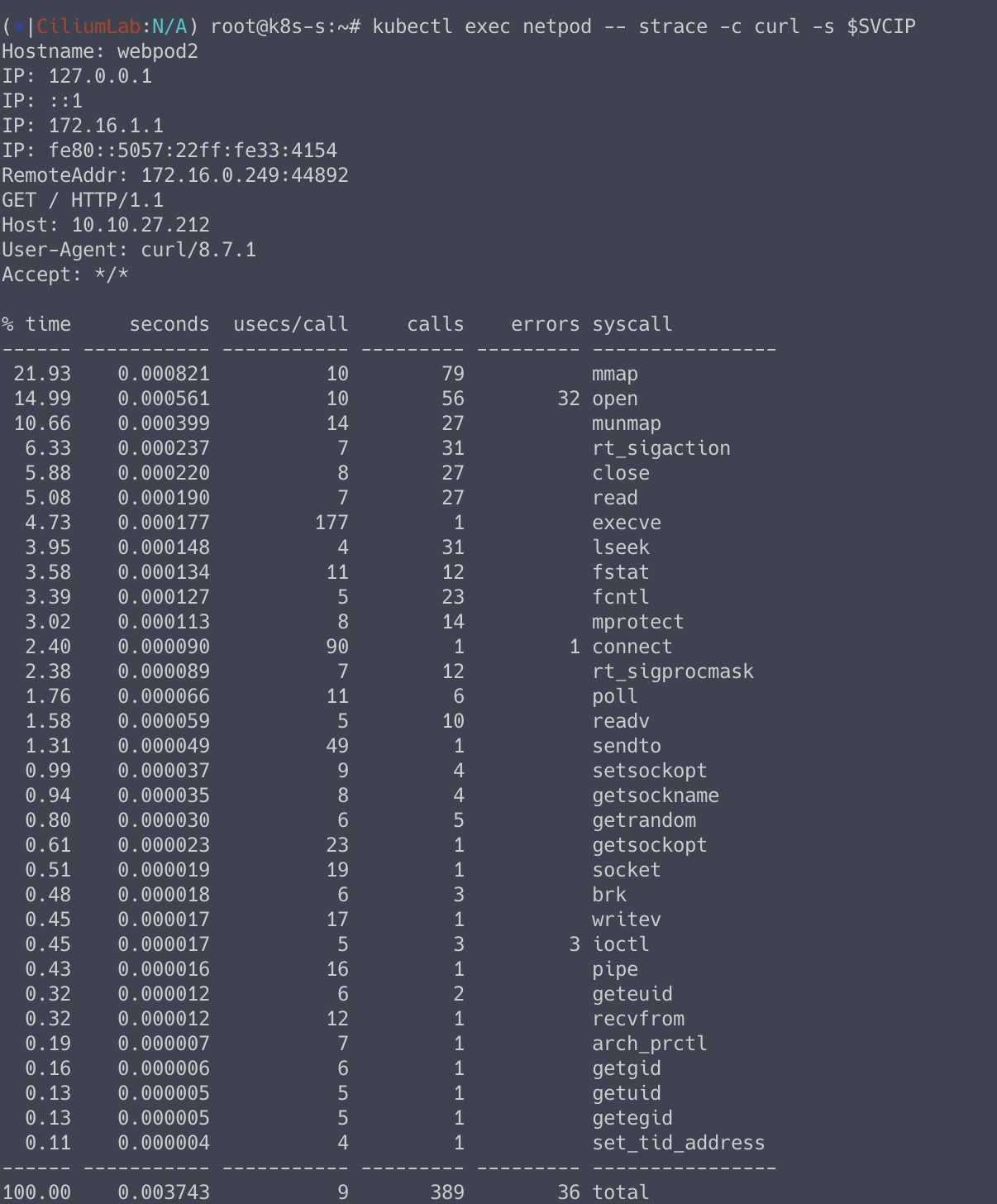

2.3. strace 시스템 콜 트레이싱 도구를 통해 파드 내에서 동작 확인



# Syscall 호출확인
kubectl exec netpod -- strace -c curl -s $SVCIP





# 출력 내용을 편집기에서 확인(검색)
kubectl exec netpod -- strace -s 65535 -f -tt curl -s $SVCIP

...

# SRC IP Address 가 바뀌어 있는 것을 알 수 있습니다.

17:52:03.757019 connect(5, {sa_family=AF_INET, sin_port=htons(80), sin_addr=inet_addr("10.10.27.212")}, 16) = -1 EINPROGRESS (Operation in progress)
17:52:03.757592 getsockname(5, {sa_family=AF_INET, sin_port=htons(47844), sin_addr=inet_addr("172.16.0.249")}, [128 => 16]) = 0

...

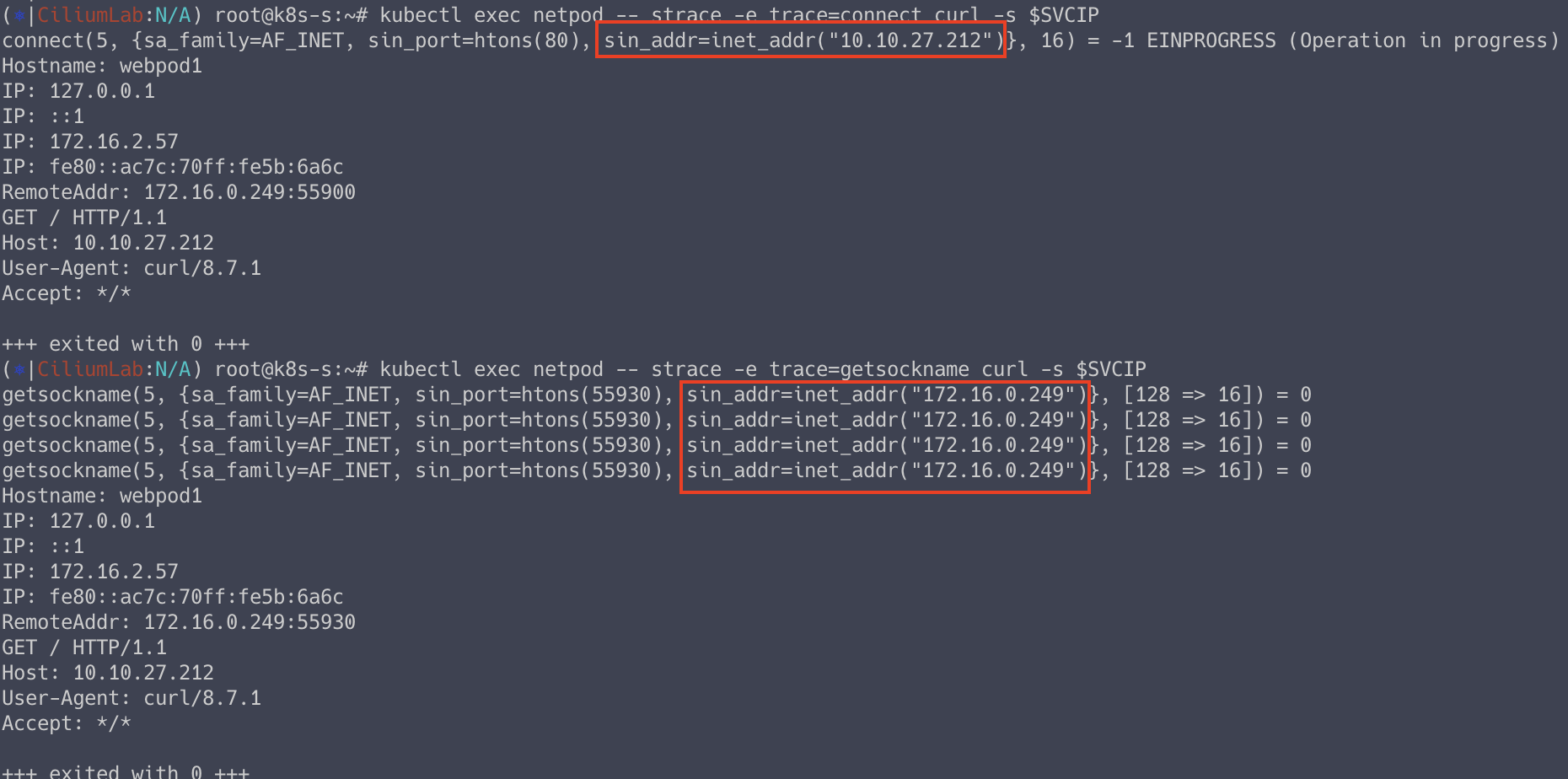

# 특정 이벤트 : -e
kubectl exec netpod -- strace -e trace=connect curl -s $SVCIP
kubectl exec netpod -- strace -e trace=getsockname curl -s $SVCIP







3. Network Policy (L3, L4, L7)



Cilium 은 다양한 레벨에서의 보안을 제공합니다.

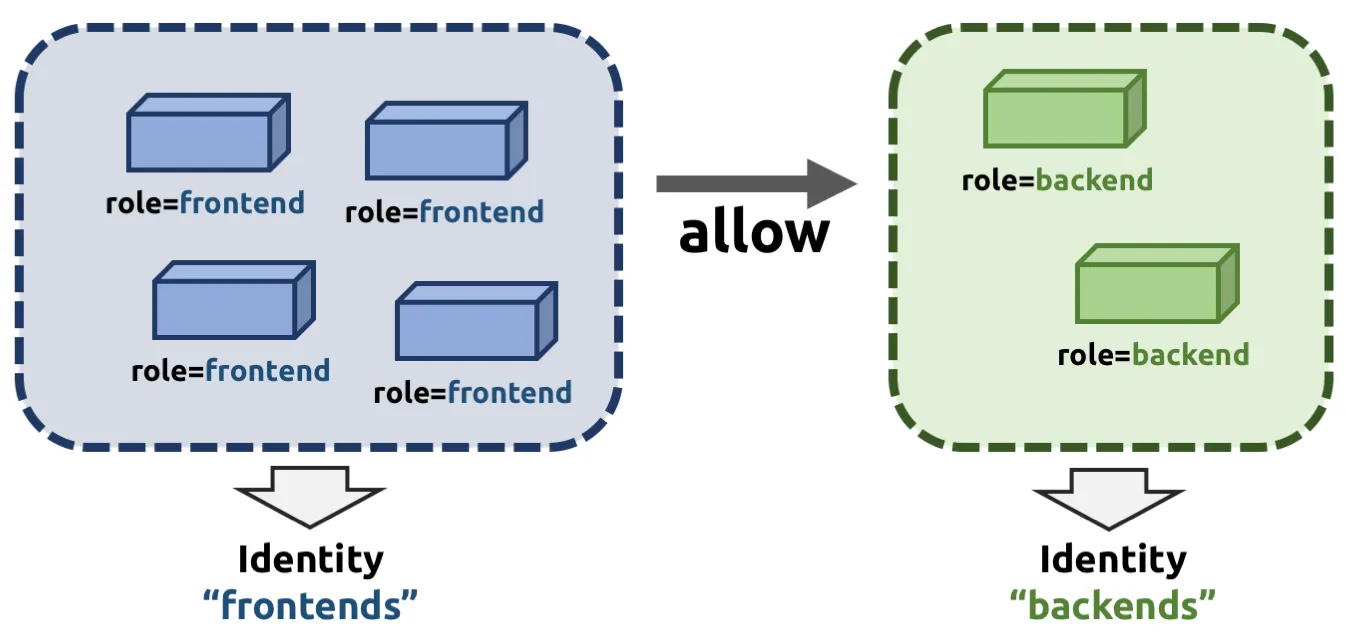

1. ID 기반 연결 정책 (L3)



- 확장성과 유연성을 제한할 수 있는 네트워크 주소 기반의 보안을 피하기 위해 레이블을 통해 파생된 포드의 ID 를 기반으로 보안 연결



2. 포트 기반 연결 정책 (L4)

- Inbound / Outbound 연결에 대해 접근 가능한 포트(Layer 4)를 제한

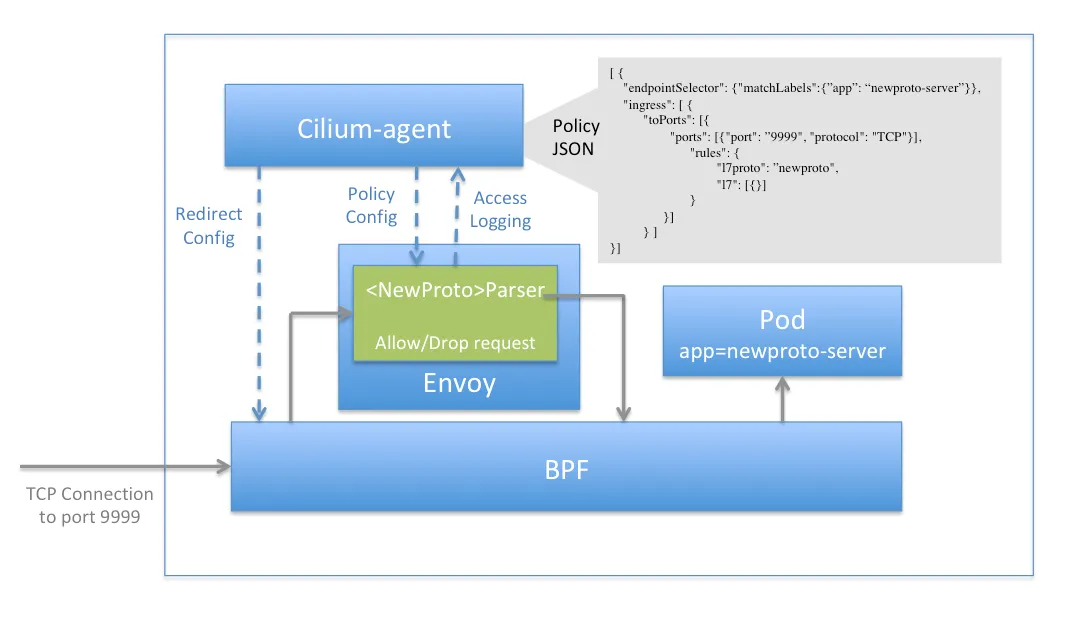

3. 애플리케이션 (HTTP) 기반 (L7)

- 어플리케이션 수준에서의 세밀한 제어. 이를 위해 Envoy 프록시를 사용합니다.

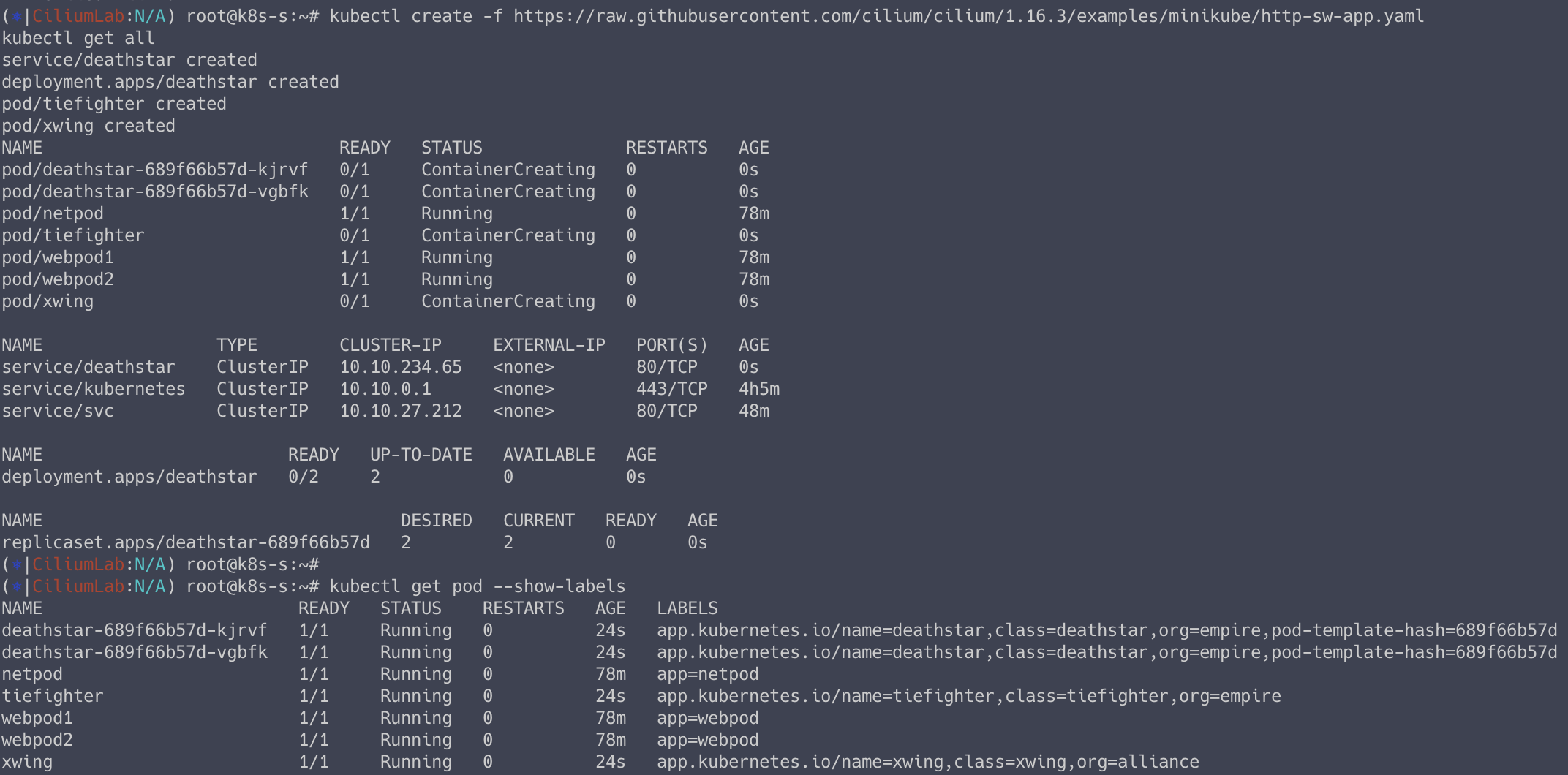

3.1. 환경 배포

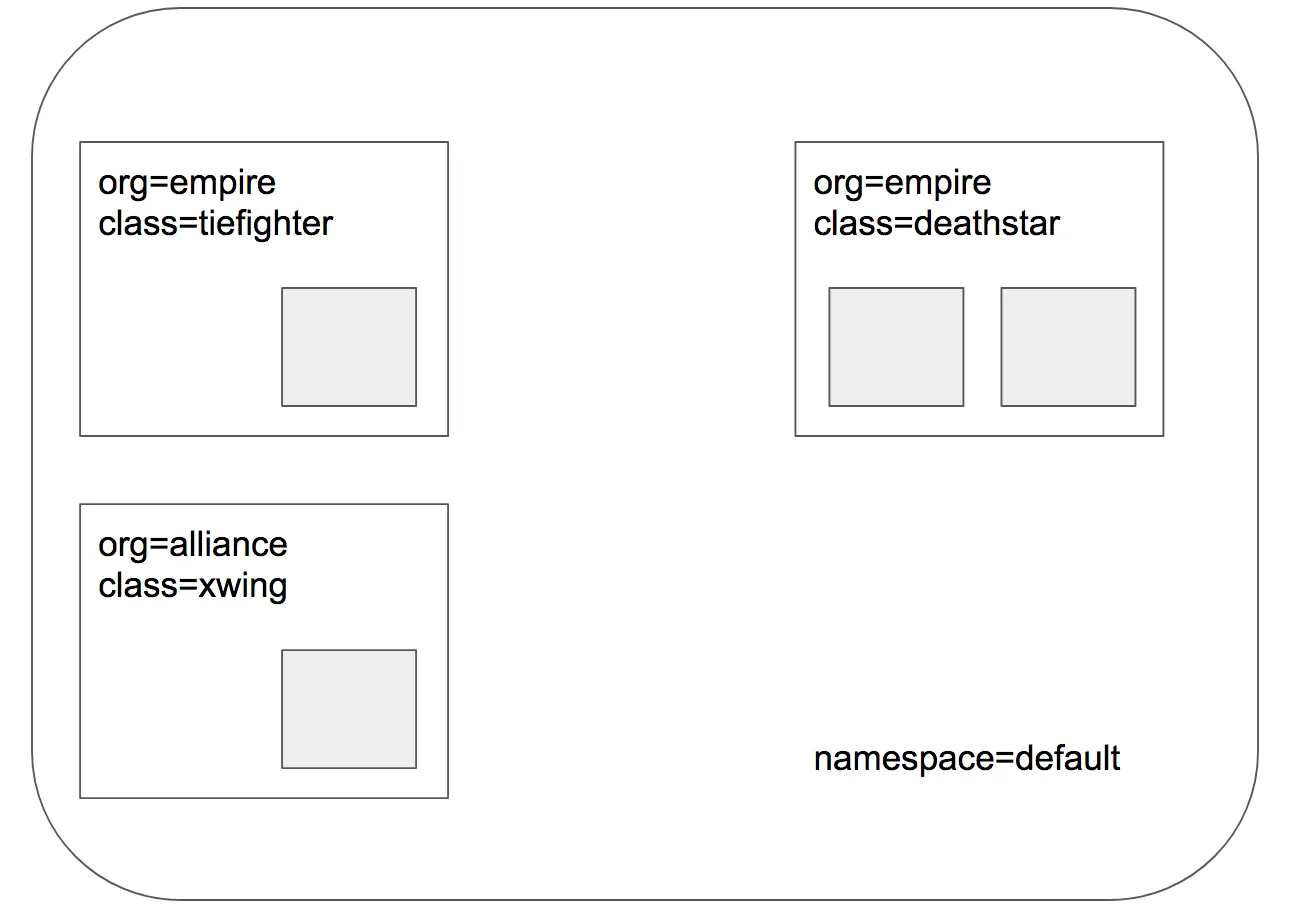

DeathStar 데모 어플리케이션을 배포합니다.





kubectl create -f https://raw.githubusercontent.com/cilium/cilium/1.16.3/examples/minikube/http-sw-app.yaml
kubectl get all

kubectl get pod --show-labels







3.2. 트래픽 테스트

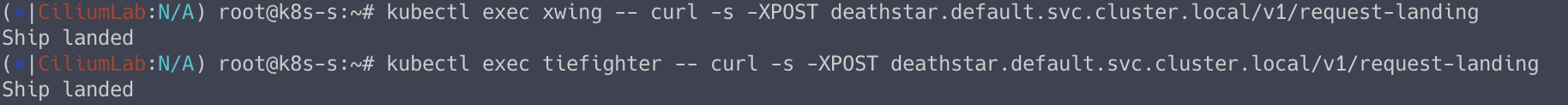

# 데스스타 SVC(ClusterIP) 접속하여 웹 파드 연결 확인 >> Hubble UI 에서 실시간 확인해보자!
kubectl exec xwing -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
Ship landed

kubectl exec tiefighter -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
Ship landed

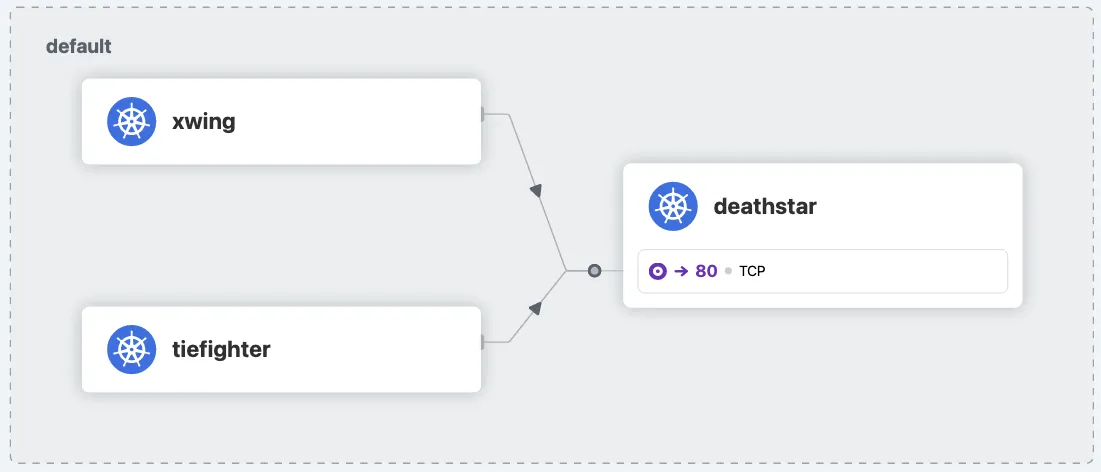

Hubble UI 에서 확인해봅니다.

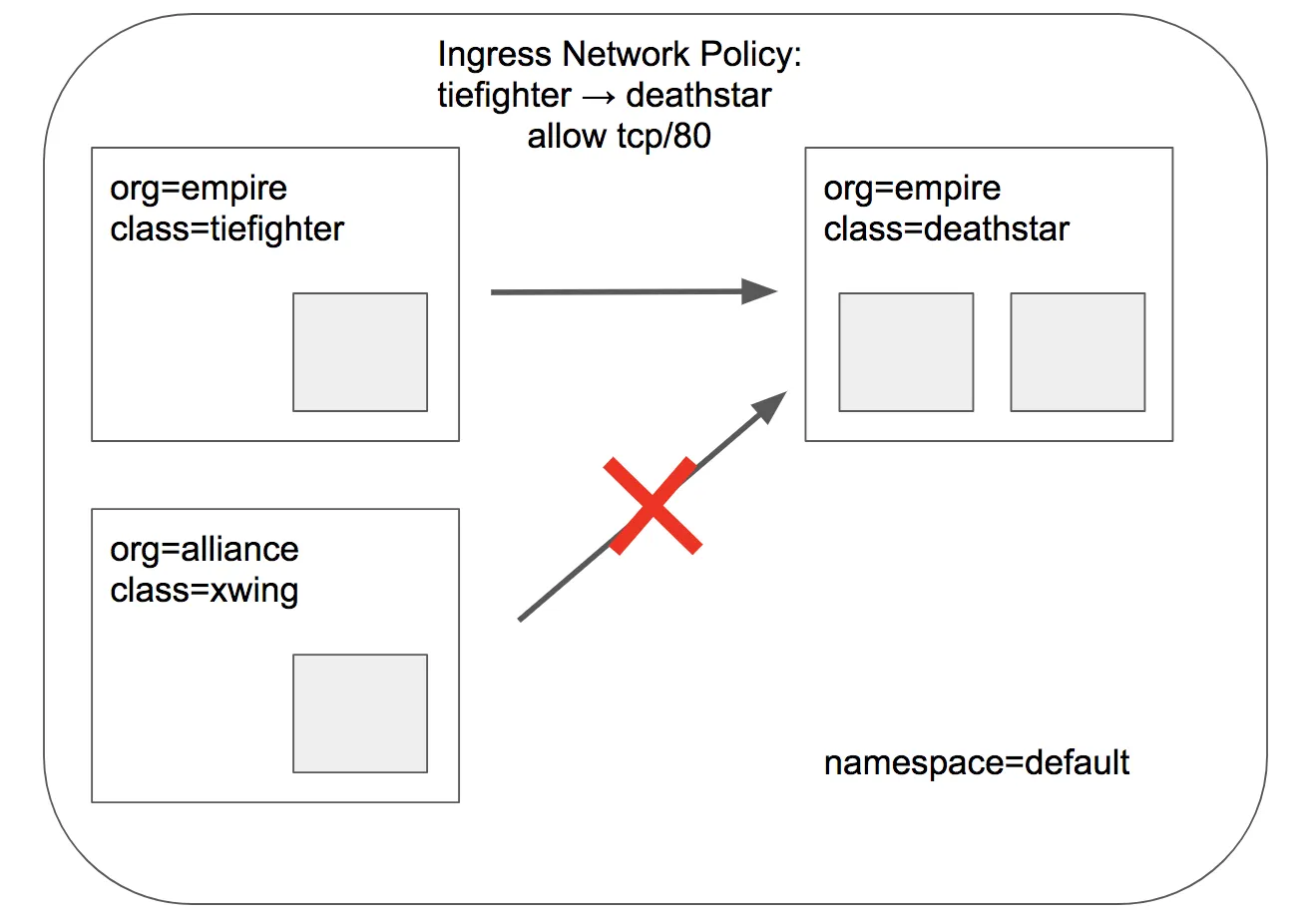

ID 기반 연결 정책





'org=empire' Labels(라벨) 부착된 파드만 허용

# L3/L4 정책 생성
cat <<EOF | kubectl apply -f -
apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  description: "L3-L4 policy to restrict deathstar access to empire ships only"
  endpointSelector:
    matchLabels:
      org: empire
      class: deathstar
  ingress:
  - fromEndpoints:
    - matchLabels:
        org: empire
    toPorts:
    - ports:
      - port: "80"
        protocol: TCP
EOF

# 데스스타 SVC(ClusterIP) 접속하여 웹 파드 연결 확인 >> Hubble UI 에서 drop 확인!
kubectl exec tiefighter -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
Ship landed

kubectl exec xwing -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
drop

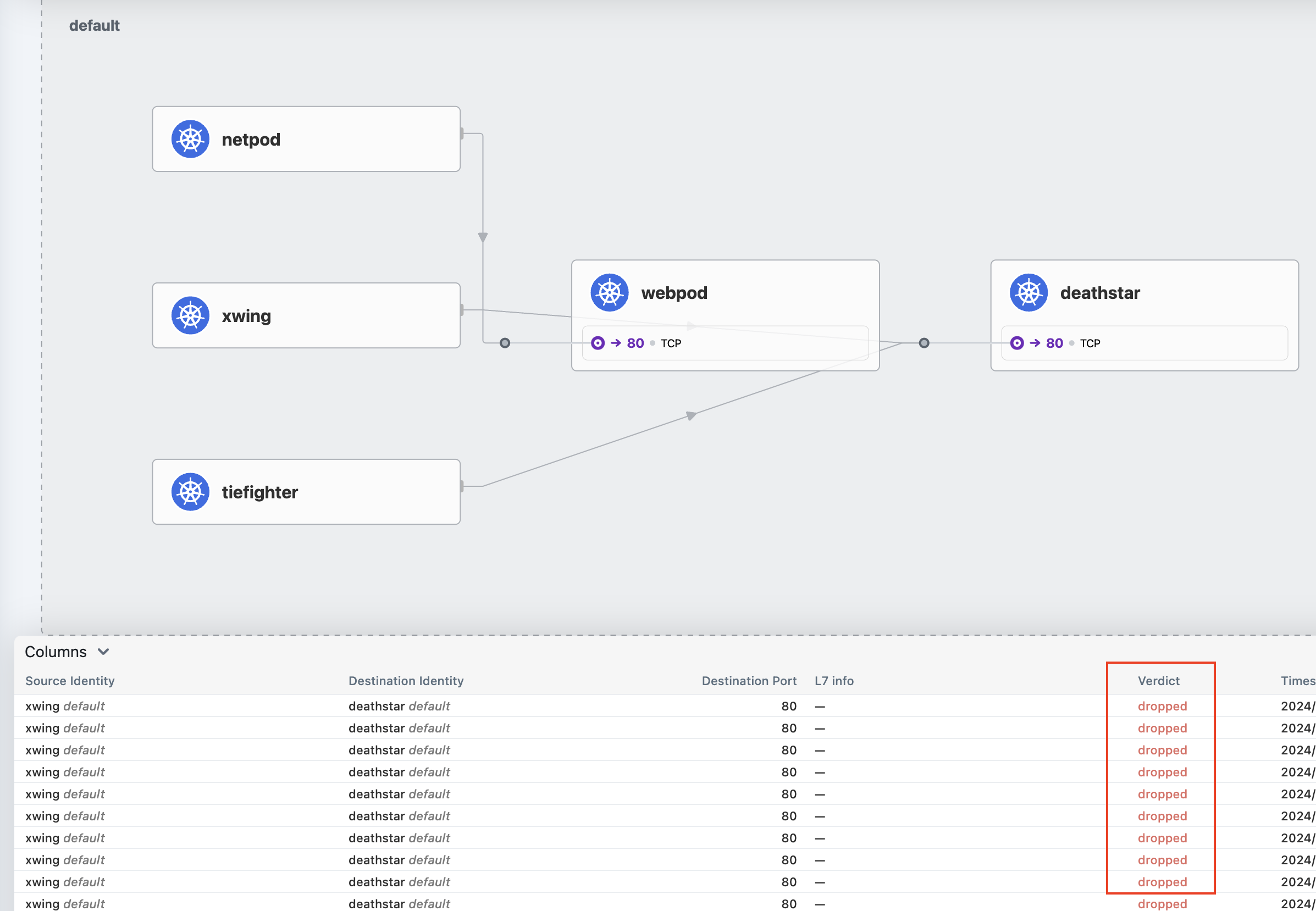

xwing 의 경우, 트래픽이 Drop 되는 것을 알 수 있습니다.

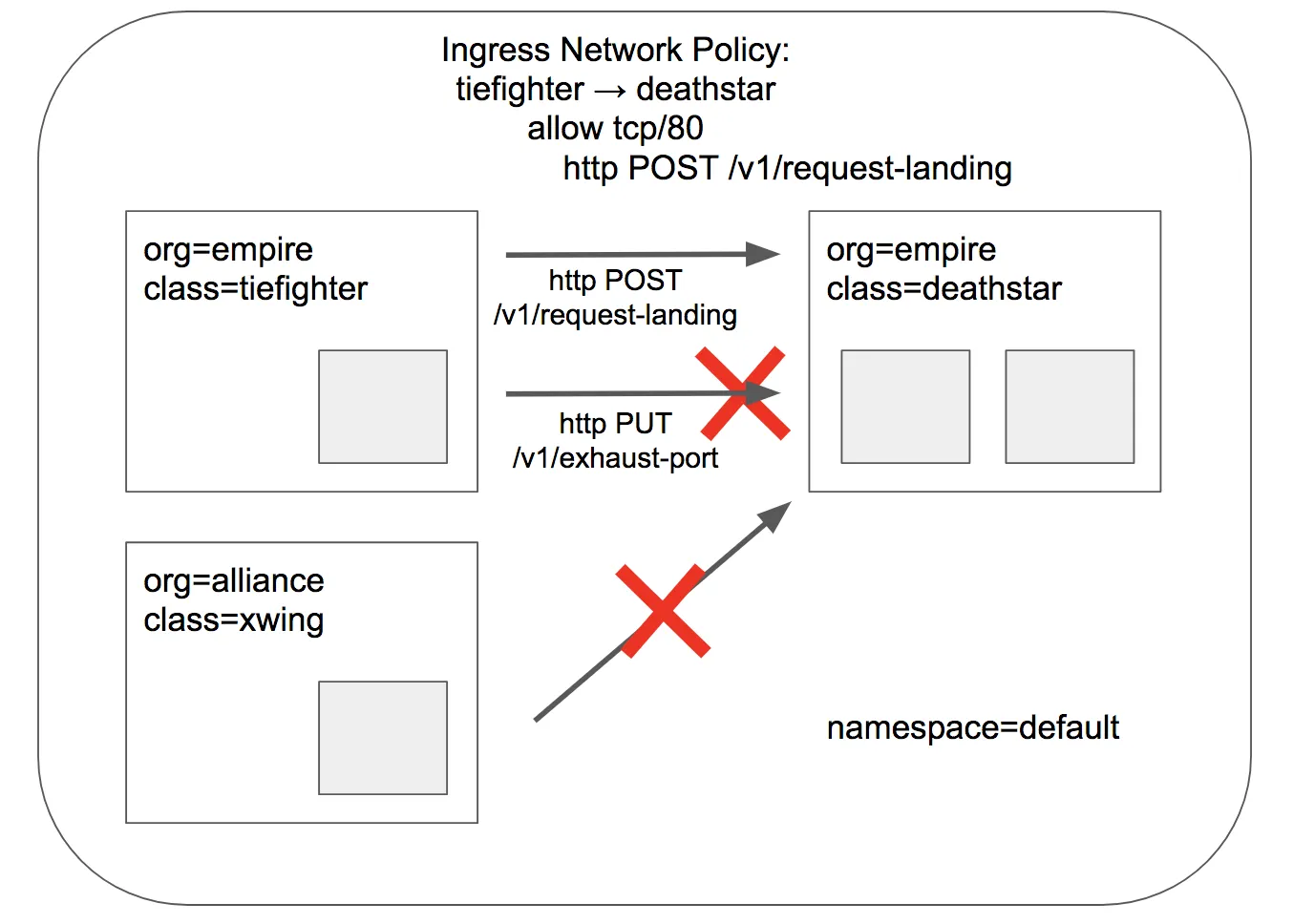

HTTP 기반 연결 정책 (L7)





HTTP L7 필터링을 적용 : PUT /v1/exhaust-port 요청을 차단!



# POST /v1/request-landing API 호출만 허용 정책으로 기존 정책 내용을 업데이트(configured)!
cat <<EOF | kubectl apply -f -
apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  description: "L7 policy to restrict access to specific HTTP call"
  endpointSelector:
    matchLabels:
      org: empire
      class: deathstar
  ingress:
  - fromEndpoints:
    - matchLabels:
        org: empire
    toPorts:
    - ports:
      - port: "80"
        protocol: TCP
      rules:
        http:
        - method: "POST"
          path: "/v1/request-landing"
EOF

# 접근 테스트
kubectl exec tiefighter -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
Ship landed

kubectl exec tiefighter -- curl -s -XPUT deathstar.default.svc.cluster.local/v1/exhaust-port
Access denied

# Hubble CLI 로그 확인
hubble observe --pod deathstar --protocol http







4. BandWidth Manager





BandWidth Manager 는 개별 파드의 네트워크 속도를 제한하는 기능입니다.
현재는 egress 만 설정이 가능합니다.



4.1. 테스트

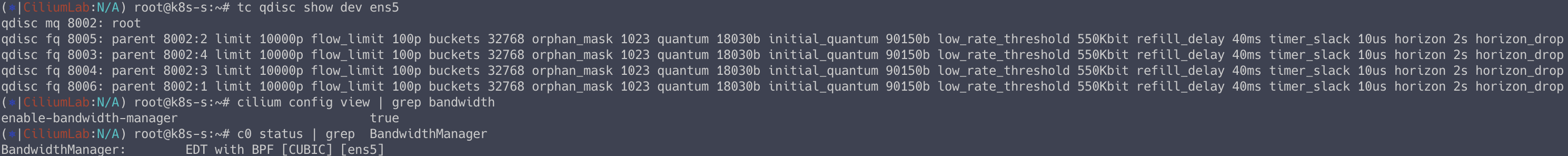

# 인터페이스 tc qdisc 확인
tc qdisc show dev ens5

# Bandwidth Manager 활성화
helm upgrade cilium cilium/cilium --namespace kube-system --reuse-values --set bandwidthManager.enabled=true

# 적용 확인
cilium config view | grep bandwidth
c0 status | grep  BandwidthManager





트래픽 발생 파드 생성



cat <<EOF | kubectl apply -f -
---
apiVersion: v1
kind: Pod
metadata:
  annotations:
    # Limits egress bandwidth to 10Mbit/s.
    kubernetes.io/egress-bandwidth: "10M"
  labels:
    # This pod will act as server.
    app.kubernetes.io/name: netperf-server
  name: netperf-server
spec:
  containers:
  - name: netperf
    image: cilium/netperf
    ports:
    - containerPort: 12865
---
apiVersion: v1
kind: Pod
metadata:
  # This Pod will act as client.
  name: netperf-client
spec:
  affinity:
    # Prevents the client from being scheduled to the
    # same node as the server.
    podAntiAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
      - labelSelector:
          matchExpressions:
          - key: app.kubernetes.io/name
            operator: In
            values:
            - netperf-server
        topologyKey: kubernetes.io/hostname
  containers:
  - name: netperf
    args:
    - sleep
    - infinity
    image: cilium/netperf
EOF

# egress BW 제한 정보 확인
kubectl describe pod netperf-server | grep Annotations:





트래픽 발생



# 변수 지정
NETPERF_SERVER_IP=$(kubectl get pod netperf-server -o jsonpath='{.status.podIP}')

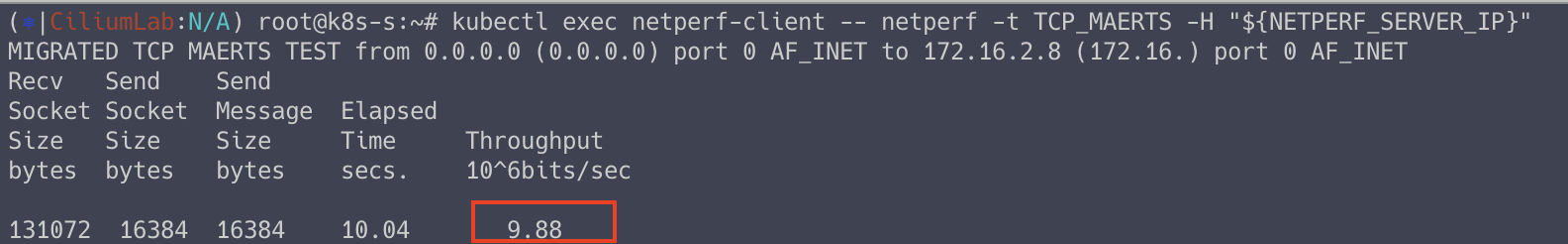

# 최대 네트워크 트래픽 발생
kubectl exec netperf-client -- netperf -t TCP_MAERTS -H "${NETPERF_SERVER_IP}"

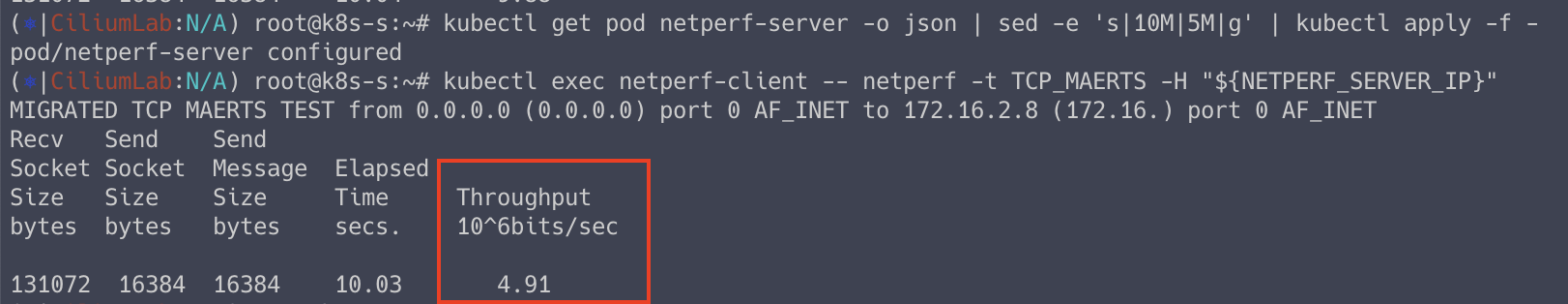

# 5M 제한 설정 후 테스트
kubectl get pod netperf-server -o json | sed -e 's|10M|5M|g' | kubectl apply -f -
kubectl exec netperf-client -- netperf -t TCP_MAERTS -H "${NETPERF_SERVER_IP}"

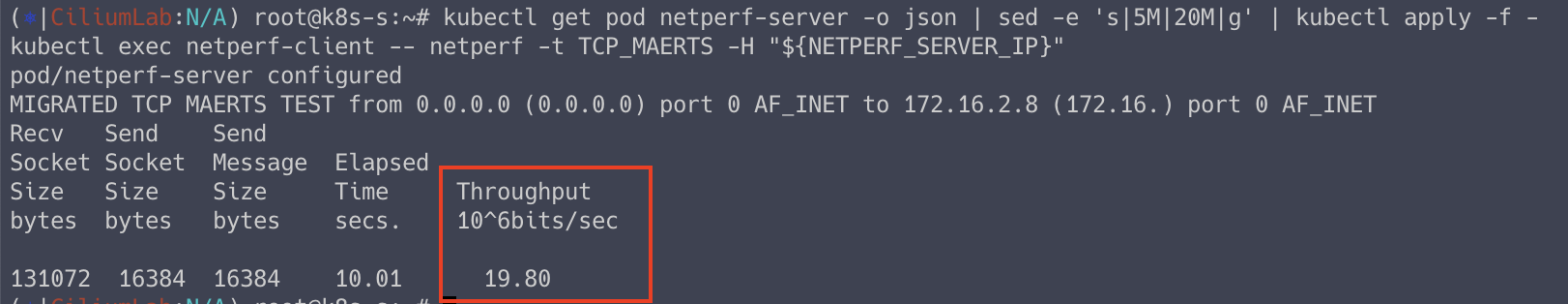

# 20M 제한 설정 후 테스트
kubectl get pod netperf-server -o json | sed -e 's|5M|20M|g' | kubectl apply -f -
kubectl exec netperf-client -- netperf -t TCP_MAERTS -H "${NETPERF_SERVER_IP}"







5. L2 Announcements / L2 Aware LB





L2 Announcements는 로컬 영역 네트워크에서 서비스를 표시하고 도달 가능하게 만드는 기능입니다.

이 기능은 주로 사무실 또는 캠퍼스 네트워크와 같이 BGP 기반 라우팅이 없는 네트워크 내에서 온프레미스 배포를 위해 고안되었습니다.



이 기능을 사용하면 ExternalIP 및/또는 LoadBalancer IP에 대한 ARP 쿼리에 응답합니다.

이러한 IP는 여러 노드의 가상 IP(네트워크 장치에 설치되지 않음)이므로 각 서비스에 대해 한 번에 한 노드가 ARP 쿼리에 응답하고 MAC 주소로 응답합니다.


NodePort 서비스에 비해 이 기능의 장점은 각 서비스가 고유한 IP를 사용할 수 있으므로 여러 서비스가 동일한 포트 번호를 사용할 수 있다는 것입니다.





5.1. 테스트



# 설정 활성화
helm upgrade cilium cilium/cilium --namespace kube-system --reuse-values \
  --set l2announcements.enabled=true --set externalIPs.enabled=true \
  --set l2announcements.leaseDuration=3s --set l2announcements.leaseRenewDeadline=1s --set l2announcements.leaseRetryPeriod=200ms

# 확인

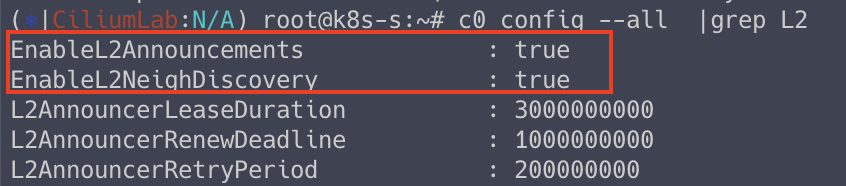

c0 config --all  |grep L2





정책 배포



# CiliumL2AnnouncementPolicy 생성
cat <<EOF | kubectl apply -f -
apiVersion: "cilium.io/v2alpha1"
kind: CiliumL2AnnouncementPolicy
metadata:
  name: policy1
spec:
  serviceSelector:
    matchLabels:
      color: blue
  nodeSelector:
    matchExpressions:
      - key: node-role.kubernetes.io/control-plane
        operator: DoesNotExist
  interfaces:
  - ^ens[0-9]+
  externalIPs: true
  loadBalancerIPs: true
EOF

# IP Pool 생성
cat <<EOF | kubectl apply -f -
apiVersion: "cilium.io/v2alpha1"
kind: CiliumLoadBalancerIPPool
metadata:
  name: "cilium-pool"
spec:
  allowFirstLastIPs: "No"
  blocks:
  - cidr: "10.10.200.0/29"
EOF

# 확인

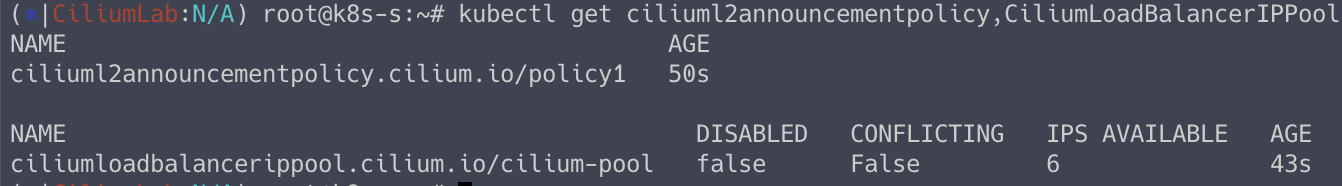

kubectl get ciliuml2announcementpolicy,CiliumLoadBalancerIPPool





테스트용 파드 생성



#
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: webpod1
  labels:
    app: webpod
spec:
  nodeName: k8s-w1
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: webpod2
  labels:
    app: webpod
spec:
  nodeName: k8s-w2
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Service
metadata:
  name: svc1
spec:
  ports:
    - name: svc1-webport
      port: 80
      targetPort: 80
  selector:
    app: webpod
  type: LoadBalancer  # 서비스 타입이 LoadBalancer
---
apiVersion: v1
kind: Service
metadata:
  name: svc2
spec:
  ports:
    - name: svc2-webport
      port: 80
      targetPort: 80
  selector:
    app: webpod
  type: LoadBalancer
---
apiVersion: v1
kind: Service
metadata:
  name: svc3
spec:
  ports:
    - name: svc3-webport
      port: 80
      targetPort: 80
  selector:
    app: webpod
  type: LoadBalancer
EOF

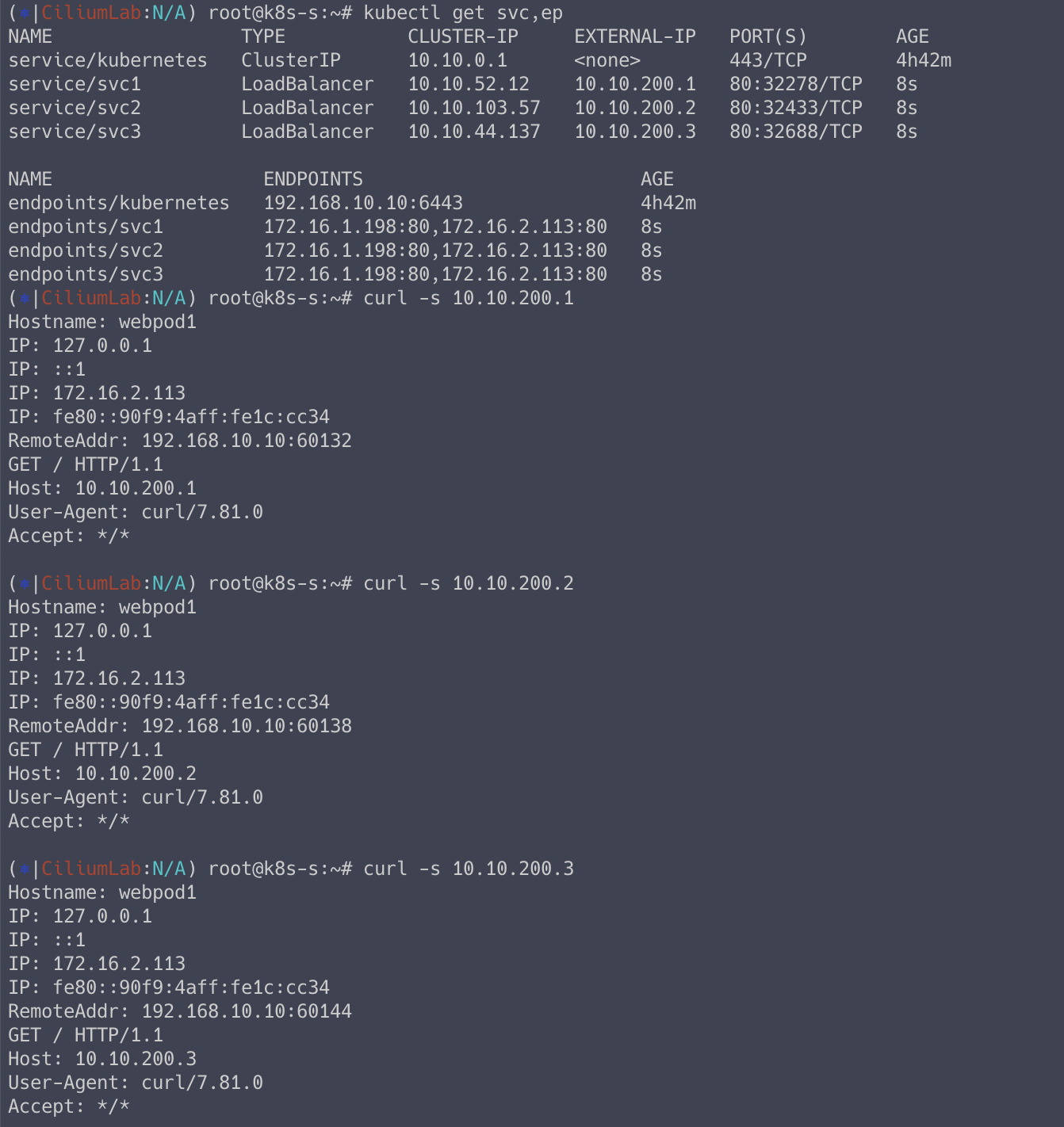

접속 확인



kubectl get svc,ep

curl -s 10.10.200.1
curl -s 10.10.200.2
curl -s 10.10.200.3







이번 주차도 양이 상당했습니다.

이번 주에는 야근을 매일해서 공부할 절대적으로 부족하긴 했습니다.

Cilium 을 공부함으로써 정말 다양한 기능이 제공되는 것을 알았고, 엄청 효율적으로 동작하는 CNI 라고 확신하게 되었습니다.

시간적인 여유가 생기면 Cilium 을 좀 더 깊게 공부해놓으려고 합니다.
